在RTO废气处理设备中，下箱体是承重、配气、支撑蓄热换热的核心部件，也是设备最容易发生腐蚀的区域。设备常见的漏气、穿孔、效率下降等问题，大多由下箱体腐蚀导致。本文简要介绍下箱体结构作用及腐蚀的主要原因。

一、RTO下箱体结构与作用

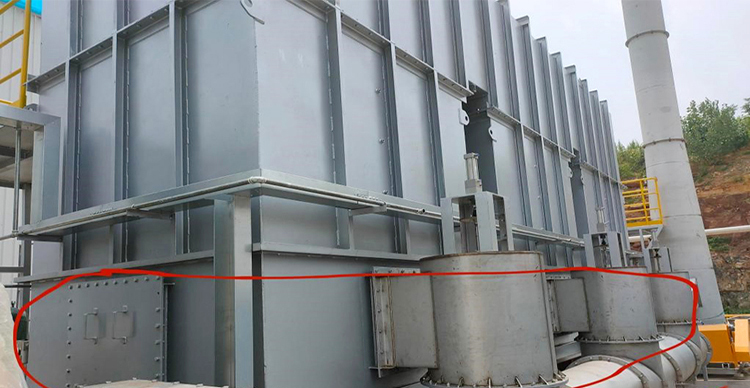

RTO下箱体位于陶瓷蓄热体下方、设备底座上方，为碳钢密闭焊接箱体，通过隔板分成多个独立腔体，对应上部蓄热室（常见三室、五室结构）。箱体外部配有加强筋保证强度，侧面和底部设有废气进出口、吹扫口、排凝口、检修人孔等接口，内部设有炉篦结构，用来承载陶瓷蓄热体，同时负责均匀分配气流、归集废液杂质，保障设备稳定运行。

二、RTO下箱体腐蚀核心原因

下箱体腐蚀以低温露点腐蚀为主，同时叠加热疲劳、气流冲刷、工况异常等问题，最终造成涂层脱落、钢板点蚀、焊缝穿孔、设备漏气等故障，具体原因如下：

1. 主要原因：低温露点冷凝酸腐蚀

工业废气中含氯、硫、氮等杂质，经RTO高温氧化后会生成氯化氢、硫化物、HNO3等酸性气体。高温状态下酸性气体不会造成腐蚀，但下箱体工作温度仅120℃-300℃，低于酸性介质露点温度（130℃-180℃）。

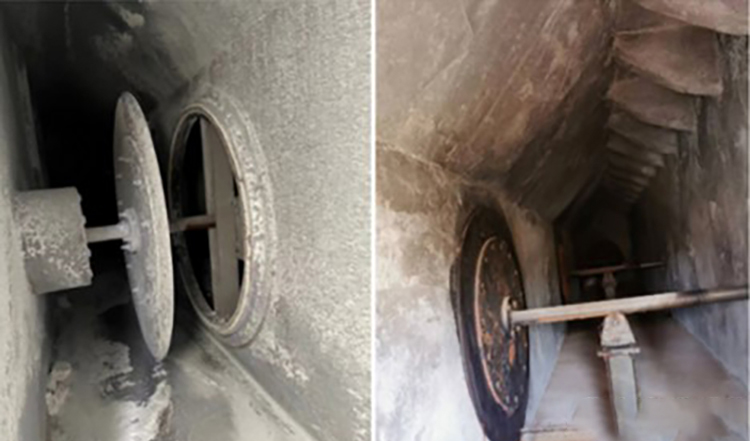

高温烟气进入下箱体后快速降温，酸性气体在箱体内壁、底板、焊缝、阀座等位置冷凝，形成高浓度酸液膜，持续腐蚀碳钢基材。底板低洼、焊缝位置易积液积酸，长期使用会出现点蚀、穿孔。设备频繁启停、低负荷运行、冬季低温开机，会进一步加重冷凝腐蚀。

2. 次要诱因：冷热交变热疲劳腐蚀

RTO腔体交替进行进气、吹扫、排气作业，下箱体长期处于冷热交替状态，反复热胀冷缩。一方面会导致内壁防腐涂层开裂、起鼓、脱落，失去防护效果；另一方面会让碳钢基材产生细微裂纹，酸液渗入裂纹持续腐蚀，逐步扩大损伤，造成漏气、穿孔。

3. 叠加损伤：粉尘气流冲刷腐蚀

化工、喷涂、锂电等行业废气携带粉尘、颗粒物、胶质杂质，高速气流裹挟杂质持续冲刷箱体内壁、炉篦、阀座等部位，磨损破坏防腐涂层，使金属基材裸.露。同时死角堆积的粉尘会吸附酸性水汽，形成局部腐蚀环境，物理磨损与化学腐蚀叠加，加速箱体损坏。

三、有效防腐措施

针对RTO下箱体低温露点腐蚀、冷热交变疲劳及粉尘冲刷的恶劣工况，ZS-711无机防腐涂料、ZS-1034耐酸碱防腐涂料均可单独适配施工。ZS-711耐温400℃、抗热震、附着力强，可有效应对设备频繁启停、温度波动带来的涂层开裂脱落问题，稳固保护基材。ZS-1034耐酸碱防腐涂料耐温300℃，致密性高，能强力阻隔含硫、含氯酸性冷凝液侵蚀，耐磨抗冲刷，可单独解决箱体点蚀、穿孔、起皮等腐蚀故障，适配RTO下箱体长效防腐需求。
